MOHR
Cutter Serie
D ECO

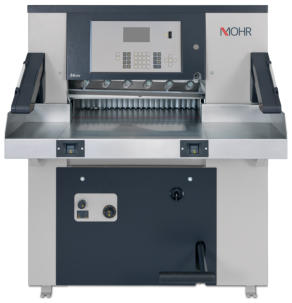

Beschreibung der MOHR Cutter D ECO
MOHR Cutter sind programmierbare Schneidemaschinen,
bei denen der präzise und materialschonende
Schwingschrägschnitt hydraulisch erfolgt. Damit kann die
Verweildauer des Messers im unteren Totpunkt auf das
Material angepasst werden. Die besondere Schnittpräzision
ist auf die robuste Bauweise und die direkte Maßabnahme
zurückzuführen. Die rostfreie Tischoberfläche ist extrem
gleitfähig und ermöglicht eine einfache Handhabung des
Materials. Beim MOHR Cutter 80 wird dies standardmäßig
durch Luftdüsen unterstützt. Der Pressdruck kann stufenlos
über einen Drehknopf mit Skala auf jedes Schneidgut
eingestellt werden. Die Bedienung des Modells ECO erfolgt
über ein ergonomisch angeordnetes Bedienpanel mit 5,5“
Mono-chrom Display und zusätzlicher Flacheingabetastatur.
Wiederkehrende Schnittfolgen können abgespeichert und
jederzeit angepasst werden. Die Erstellung der
Schneidprogramme erfolgt entweder manuell oder
menügeführt und intuitiv über das Formatprogramm.
Kundennutzen
Umfangreiche Programmiermöglichkeiten mit 198
Speicherplätzen
Einfacher Messerwechsel mit automatischer Abschaltung
im unteren Totpunkt und Feineinstellung
von vorn
Stabilitätsoptimierter Maschinenkörper zur optimalen
Aufnahme der Kräfte beim Schneiden und
höchste Schneidgenauigkeit
Minimaler Wartungsaufwand durch den Einsatz
innovativer Materialien
Verfügbare Größen
56, 66 & 80
Technische Daten
56 66 80
Schnittbreite (mm) 560/670/800
Einlegetiefe (mm) 560/670/800
Einlegehöhe max. 80 /80 /100
(mm)
Pressdruck min. 200/200/180
(daN)
Pressdruck max. 1.200/1.500/2.700
(daN)
Sattelgeschwindigkeit
Rücklauf (mm/sec) 70 / 70 /130
Messergeschwindigkeit
(Takte/Min.)
20 20 20
Restschnitt, autom.,
ohne Abdeckblech
15 15 15
Restschnitt, autom.,
mit Abdeckblech
50 50 50
Breite (mm) 1.150 1.250 1.430
Tiefe (mm) 1.670 1.825 1.970
Höhe (mm) 1.500 1.500 1.500
Gewicht (kg) 575 /620 /900
Hydrauli
sche
Schnei
demasch
ine
für ei
n
faches
und präzises
Sch
neide
n
